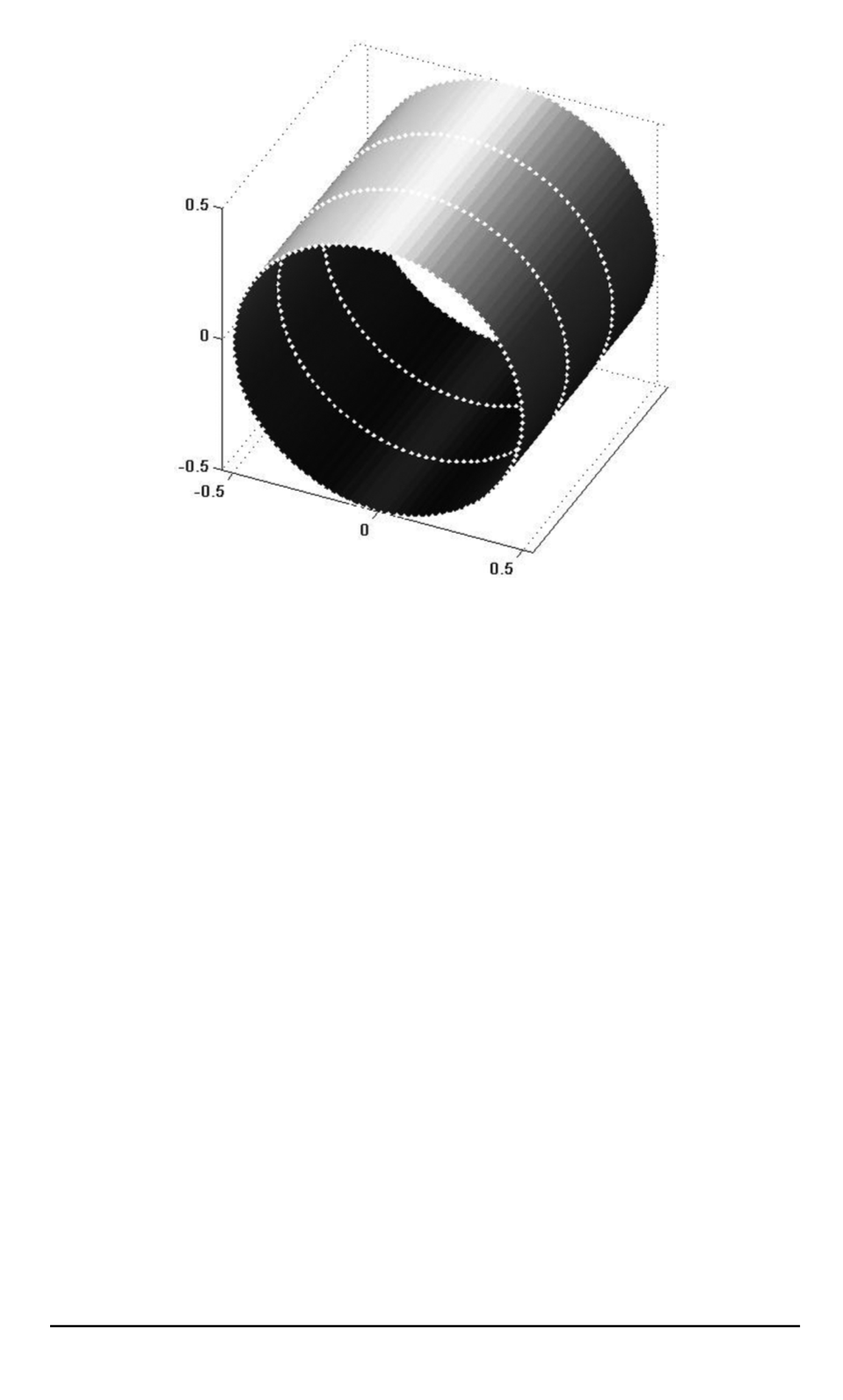

Рис. 8. Расположение “центров” детекторов (белые точки)
На рис. 9 и 10 изображено полученное распределение плотности
потока инжектируемых электронов соответственно с внешней и вну-
тренней поверхностей трубы.
Светлые тона соответствуют б´ольшей плотности потока, темные —
меньшей. Интересно отметить, что максимумы плотности потока на
внешней поверхности расположены в двух симметричных точках на
одинаковом расстоянии от оси конуса излучения, в то время как на
внутренней поверхности такой максимум только один и расположен
на оси указанного конуса.
На рис. 11, 12 в качестве примера приведено спектральное распре-
деление электронов, вылетающих с граничных поверхностей верхней
части трубы, в различных точках — центрах используемой системы
детекторов.
Расчеты проводились с использованием многопроцессорной вычи-
слительной системы МВС-100K, эффективность распараллеливания
составила более 99%. Проводилась оценка статистической погрешно-
сти (дисперсии) полученных результатов плотности потока электронов
путем статистической обработки результатов независимых статисти-
ческих испытаний (расчетов), проведенных с использованием разных
процессоров. Выбором соответствующего числа фотонных траекторий
статистическая погрешность устанавливалась в пределах 1%.
